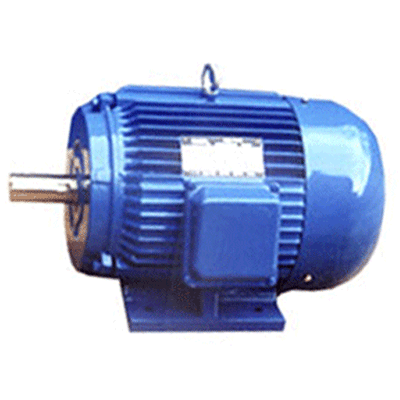

西安泰富西瑪Y系列三相異步電機型號說明

      西安泰富西瑪Y系列三相異步電機以Y200L1-2為例：Y表示異步電機；200表示電機中心高；M表示機座長度代號；1表示鐵心長度代號；4表示電機極數。

西安泰富西瑪Y系列三相異步電機概述
      西安泰富西瑪電機生產的Y系列電機是一般用途的全封閉自扇冷卻式鼠籠型三相異步電機。電機的安裝尺寸和功率等級符合IEC標準，外殼防護等級為IP44，冷卻方法為IC411，連續工作制（S1）。本電機適用于驅動無特殊性能要求的各種機械設備，如金屬切削機床、水泵、鼓風機、壓縮機、攪拌機、運輸機械、農業機械、食品機械等。
      泰富西瑪牌Y系列三相異步電機效率高、節能、堵轉轉矩高、噪音低、振動小、運行安全可靠。Y80-315電機符合Y系列（IP44）三相異步電機技術條件JB/T10391-2002.Y355電機符合Y系列（IP44）三相異步電機技術條件JB5274-1991。
      西瑪Y80-355電機采用B級絕緣。額定電壓為380V，額定功率50HZ，功率3KW及惟下為Y接法。其它功率為△接法。電機運行地點的海拔不超過1000m；環境空氣溫度隨季節而變化，但不超過40℃；最低環境空氣溫度為-15℃；最濕月平均最高相對溫度為90%；同時該月月平均最低溫度不高于25℃。
      西瑪牌Y系列電機有一個軸伸。按用戶需要，可制成雙軸伸。第二軸伸亦能傳遞額定功率，但只能用聯軸器傳動。
      西安泰富西瑪電機廠也可按用戶需要生產應其他功率、電壓、頻率、溫?zé)釒停═H）、防護等級等電機。

西安西瑪電機質量保證
      西安西瑪電機（集團）股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業，是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸?shù)茸詣踊?、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅，連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強，2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證，2005年8月通過了中國質量認證中心（CQC）的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證，同時又通過歐洲“CE”，美國“UL”和國家安全強制性“CCC”認證，質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”，“中華之光名牌產品”等榮譽稱號。
      為了提高各類機電產品質量，加強售前售后服務，讓顧客放心滿意，西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”，認真貫徹落實聲明中各項條款，并嚴格按ISO9001:2000質量管理體系各項規章制度，保證做到：
      一、認真貫徹執行國家有關標準，嚴格按標準貨合同技術要求制造、檢查所生產的產品，不合格不出廠。
      二、產品測量基等各類成品份產品總裝，聯機調試完工后，裝配人員對其進行72小時運轉考機后方可交檢：嚴格按過有關標準進行跑核試驗和可靠性試驗，以調高新產品可靠性，消除早期故障。
      三、在正常銷售條件下，上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨，特殊情況可以提前交貨。如發生延期，按質量上臺階“九七”新舉措實施賠償。
      四、顧客在使用產品過程中，如發現質量問題，在接到顧客通知后，保證在24小時答復，需現場服務的，48小時內啟動，并做到故障不排除維修人員不撤離。
      五、產品出廠，技術文件完備。凡屬產品質量問題，一律三包維修，產品維修仍達不到出廠要求，產品包退包換。
      六、西瑪電機產品一經出售終身成本費保修。

西安泰富西瑪Y系列三相異步電機訂貨須知
      1、訂貨時請先查閱產品樣本，確定所需產品的型號規格等數據，盡可能選擇樣本所列的標準規格產品，在訂貨合同中請注明電動機的型號、功率、調速、電壓、頻率、噪聲及安裝型式等。若未注明噪聲等級，均按2級供貨。
      2、對于5.5kW及以上的2極電動機和37kW及以上的4極電動機不能用皮帶傳動。
      3、如無特殊要求，西瑪電機默認參數為：安裝方式臥式B3、絕緣等級B級、防護等級IP44。
      4、如有特殊要求，如雙軸伸、出線盒位置反盒、轉軸逆向旋轉、需要制成濕熱帶型，或戶外防腐型及其他等，均需在合同中明確注明，并事先與我廠聯系。

轉載請說明來自西安泰富西瑪電機（西瑪電機集團）官方網站：http://www.zgynsh.com/dianji/dianji_jiaoliu380.html

Y系列（IP44）三相異步電機技術參數——西安泰富西瑪電機

型號	額定 功率	額定 電流	轉速	效率	功率 因數	堵轉轉矩	堵轉電流	最大轉矩	噪聲		振動 速度	重量
						額定轉矩	額定電流	額定轉矩	1級	2極
	KW	A	r/min	%	COSФ	倍	倍	倍	dB(A)		mm/s	kg
同步轉速 3000r/min (2極)——西安泰富西瑪電機·西安西瑪集團
Y80M1-2	0.75	1.8	2830	75.0	0.84	2.2	6.5	2.3	66	71	1.8	17
Y80M2-2	1.1	2.5	2830	77.0	0.86	2.2	7.0	2.3	66	71	1.8	18
Y90S-2	1.5	3.4	2840	78.0	0.85	2.2	7.0	2.3	70	75	1.8	22
Y90L-2	2.2	4.8	2840	80.5	0.86	2.2	7.0	2.3	70	75	1.8	25
Y100L-2	3	6.4	2890	82.0	0.87	2.2	7.0	2.3	74	79	1.8	34
Y112M-2	4	8.2	2890	85.5	0.87	2.2	7.0	2.3	74	79	1.8	45
Y132S1-2	5.5	11.1	2900	85.5	0.88	2.0	7.0	2.3	78	83	1.8	67
Y132S2-2	7.5	15.0	2900	86.2	0.88	2.0	7.0	2.3	78	83	1.8	72
Y160M1-2	11	21.8	2930	87.2	0.88	2.0	7.0	2.3	82	87	2.8	115
Y160M2-2	15	29.4	2930	88.2	0.88	2.0	7.0	2.3	82	87	2.8	125
Y160L-2	18.5	35.5	2930	89.0	0.89	2.0	7.0	2.2	82	87	2.8	145
Y180M-2	22	42.2	2940	89.0	0.89	2.0	7.0	2.2	87	92	2.8	173
Y200L1-2	30	56.9	2950	90.0	0.89	2.0	7.0	2.2	90	95	2.8	232
Y200L2-2	37	69.8	2950	90.5	0.89	2.0	7.0	2.2	90	95	2.8	250
Y225M-2	45	84.0	2970	91.5	0.89	2.0	7.0	2.2	90	97	2.8	312
Y250M-2	55	103	2970	91.5	0.89	2.0	7.0	2.2	92	97	4.5	387
Y280S-2	75	139	2970	92.0	0.89	2.0	7.0	2.2	94	99	4.5	515
Y280M-2	90	166	2970	92.5	0.89	2.0	7.0	2.2	94	99	4.5	566
Y315S-2	110	203	2980	92.5	0.89	1.8	6.8	2.2	99	104	4.5	900
Y315M-2	132	242	2980	93.0	0.89	1.8	6.8	2.2	99	104	4.5	1010
Y315L1-2	160	292	2980	93.5	0.89	1.8	6.8	2.2	99	104	4.5	1085
Y315L2-2	200	365	2980	93.5	0.89	1.8	6.8	2.2	99	104	4.5	1220
Y355M1-2	220	399	2980	94.2	0.89	1.2	6.9	2.2	109	109	4.5	1710
Y355M2-2	250	447	2985	94.5	0.90	1.2	7.0	2.2	111	111	4.5	1750
Y355L1-2	280	499	2985	94.7	0.90	1.2	7.1	2.2	111	111	4.5	1900
Y355L2-2	315	560	2985	95.0	0.90	1.2	7.1	2.2	111	111	4.5	2105

型號	額定 功率	額定 電流	轉速	效率	功率 因數	堵轉轉矩	堵轉電流	最大轉矩	噪聲		振動 速度	重量
						額定轉矩	額定電流	額定轉矩	1級	2極
	KW	A	r/min	%	COSФ	倍	倍	倍	dB(A)		mm/s	kg
同步轉速 1500r/min (4極)——西安泰富西瑪電機·西安西瑪集團
Y180M1-4	0.55	1.5	1390	73.0	0.76	2.4	6.0	2.3	56	67	1.8	17
Y180M2-4	0.75	2	1390	74.5	0.76	2.3	6.0	2.3	56	67	1.8	17
Y90S-4	1.1	2.7	1400	78.0	0.78	2.3	6.5	2.3	61	67	1.8	25
Y90L1-4	1.5	3.7	1400	79.0	0.79	2.3	6.5	2.3	62	67	1.8	26
Y100L1-4	2.2	5	1430	81.0	0.82	2.2	7.0	2.3	65	70	1.8	34
Y100L2-4	3	6.8	1430	82.5	0.81	2.2	7.0	2.3	65	70	1.8	35
Y112M-4	4	8.8	1440	84.5	0.82	2.2	7.0	2.3	68	74	1.8	47
Y132S-4	5.5	11.6	1440	85.5	0.94	2.2	7.0	2.3	70	78	1.8	68
Y132M-4	7.5	15.4	1440	87.0	0.85	2.2	7.0	2.3	71	78	1.8	79
Y160M-4	11	22.6	1460	88.0	0.84	2.2	7.0	2.3	75	82	1.8	122
Y160M-4	15	30.3	1460	88.5	0.85	2.2	7.0	2.3	77	82	1.8	132
Y180M-4	18.5	35.9	1470	91.5	0.86	2.0	7.0	2.2	77	82	1.8	174
Y180L-4	22	42.5	1470	91.5	0.86	2.0	7.0	2.2	77	82	1.8	192
Y200L-4	30	56.8	1470	92.2	0.87	2.0	7.0	2.2	79	84	1.8	253
Y225M-4	37	70.4	1480	91.8	0.87	1.9	7.0	2.2	79	84	1.8	294
Y225M-4	45	84.2	1480	92.3	0.88	1.9	7.0	2.2	79	84	1.8	327
Y250M-4	55	103	1480	92.6	0.88	2.0	7.0	2.2	81	86	2.8	381
Y280S-4	75	140	1480	92.7	0.88	1.9	7.0	2.2	85	90	2.8	535
Y280M-4	90	164	1480	93.5	0.89	1.6	7.0	2.2	85	90	2.8	634
Y315S-4	110	201	1480	93.5	0.89	1.8	6.8	2.2	93	98	2.8	912
Y315M-4	132	240	1480	94.0	0.89	1.8	6.8	2.2	96	101	2.8	1048
Y315L1-4	160	289	1480	94.5	0.89	1.8	6.8	2.2	96	101	2.8	1105
Y315L2-4	200	361	1480	94.5	0.89	1.8	6.8	2.2	96	101	2.8	1260
Y315M1-4	220	407	1488	94.4	0.87	1.4	6.8	2.2	106	106	4.5	1690
Y355M3-4	250	461	1488	94.7	0.87	1.4	6.8	2.2	106	106	4.5	1800
Y355L2-4	280	515	1488	94.9	0.87	1.4	6.8	2.2	108	108	4.5	1945
Y355L3-4	315	578	1488	95.2	0.87	1.4	6.9	2.2	108	108	4.5	1985

型號	額定 功率	額定 電流	轉速	效率	功率 因數	堵轉轉矩	堵轉電流	最大轉矩	噪聲		振動 速度	重量
						額定轉矩	額定電流	額定轉矩	1級	2極
	KW	A	r/min	%	COSФ	倍	倍	倍	dB(A)		mm/s	kg
同步轉速 1000r/min (6極)——西安泰富西瑪電機·西安西瑪集團
Y90S-6	0.75	2.3	910	72.5	0.70	2.0	5.5	2.2	56	65	1.8	21
Y90L-6	1.1	3.2	910	73.5	0.72	2.0	5.5	2.2	56	65	1.8	24
Y100L-6	1.5	4	940	77.5	0.74	2.0	6.0	2.2	62	67	1.8	35
Y112M-6	2.2	5.6	940	80.5	0.74	2.0	6.0	2.2	62	67	1.8	45
Y132S-6	3	7.2	960	83.0	0.76	2.0	6.5	2.2	66	71	1.8	66
Y132M1-6	4	9.4	960	84.0	0.77	2.0	6.5	2.2	66	71	1.8	75
Y132M2-6	5.5	12.6	960	85.3	0.78	2.0	6.5	2.2	66	71	1.8	85
Y160M-6	7.5	17	970	86.0	0.78	2.0	6.5	2.0	69	75	1.8	116
Y160L-6	11	24.6	970	87.0	0.78	2.0	6.5	2.0	70	75	1.8	128
Y180L-6	15	31.4	970	89.5	0.81	1.8	6.5	2.0	70	78	1.8	182
Y200L1-6	18.5	37.7	970	89.8	0.83	1.8	6.5	2.0	73	78	1.8	228
Y200L2-6	22	44.6	970	90.2	0.83	1.8	6.5	2.0	73	78	1.8	246
Y225M-6	30	59.5	980	90.2	0.85	1.7	6.5	2.0	76	81	1.8	294
Y225M-6	37	72	980	90.8	0.86	1.8	6.5	2.0	76	81	2.8	395
Y280S-6	45	85.4	980	92.0	0.87	1.8	6.5	2.0	79	84	2.8	505
Y280M-6	55	104	980	92.0	0.87	1.8	6.5	2.0	79	84	2.8	566
Y315S-6	75	141	980	92.8	0.87	1.6	6.5	2.0	87	92	2.8	850
Y315M-6	90	169	980	93.2	0.87	1.6	6.5	2.0	87	92	2.8	965
Y315L1-6	110	206	980	93.5	0.87	1.6	6.5	2.0	87	92	2.8	1028
Y315L2-6	132	246	980	93.8	0.87	1.6	6.5	2.0	87	92	2.8	1195
Y355M1-6	165	300	990	94.1	0.86	1.3	6.7	2.0	102	102	4.5	1590
Y355M2-6	185	347	990	94.3	0.86	1.3	6.7	2.0	102	102	4.5	1665
Y355M4-6	200	375	990	94.3	0.86	1.3	6.7	2.0	102	102	4.5	1725
Y355L1-6	220	311	991	94.5	0.86	1.3	6.7	2.0	102	102	4.5	1780
Y355L3-6	250	466	991	94.7	0.86	1.3	6.7	2.0	102	102	4.5	1865

型號	額定 功率	額定 電流	轉速	效率	功率 因數	堵轉轉矩	堵轉電流	最大轉矩	噪聲		振動 速度	重量
						額定轉矩	額定電流	額定轉矩	1級	2極
	KW	A	r/min	%	COSФ	倍	倍	倍	dB(A)		mm/s	kg
同步轉速 750r/min (8極)——西安泰富西瑪電機·西安西瑪集團
Y132S-8	2.2	5.8	710	80.5	0.71	2.0	5.5	2.0	61	66	1.8	66
Y132M-8	3	7.7	710	82.0	0.72	2.0	5.5	2.0	61	66	1.8	76
Y160M1-8	4	9.9	720	84.0	0.73	2.0	6.0	2.0	64	69	1.8	105
Y160M2-8	5.5	13.3	720	85.0	0.74	2.0	6.0	2.0	64	69	1.8	115
Y160L-8	7.5	17.7	720	86.0	0.75	2.0	5.5	2.0	67	72	1.8	140
Y180L-8	11	24.8	730	87.5	0.77	1.7	6.0	2.0	67	72	1.8	180
Y200L-8	15	31.4	730	88.0	0.76	1.8	6.0	2.0	70	75	1.8	228
Y225S-8	18.5	41.3	730	89.5	0.76	1.7	6.0	2.0	70	75	1.8	265
Y225M-8	22	47.6	730	90.0	0.78	1.8	6.0	2.0	70	75	1.8	296
Y250M-8	30	63	730	90.5	0.80	1.8	6.0	2.0	73	78	2.8	391
Y280S-8	37	78.2	740	91.0	0.79	1.8	6.0	2.0	73	78	2.8	500
Y280M-8	45	93.2	740	91.7	0.80	1.8	6.0	2.0	73	78	2.8	562
Y315S-8	55	114	740	92.0	0.80	1.6	6.5	2.0	82	87	2.8	875
Y315M-8	75	152	740	92.5	0.81	1.6	6.5	2.0	82	87	2.8	1008
Y315L1-8	90	179	740	93.0	0.82	1.6	6.5	2.0	82	87	2.8	1065
Y315L2-8	110	218	740	93.3	0.82	1.6	6.3	2.0	82	87	2.8	1195
Y315M2-8	132	264	740	93.8	0.81	1.3	6.3	2.0	99	99	4.5	1675
Y355M4-8	160	319	740	94.0	0.81	1.3	6.3	2.0	99	99	4.5	1730
Y355L3-8	185	368	742	94.2	0.81	1.3	6.3	2.0	99	99	4.5	1840
Y355L4-8	200	398	743	94.3	0.81	1.3	6.3	2.0	99	99	4.5	1905

型號	額定 功率	額定 電流	轉速	效率	功率 因數	堵轉轉矩	堵轉電流	最大轉矩	噪聲		振動 速度	重量
						額定轉矩	額定電流	額定轉矩	1級	2極
	KW	A	r/min	%	COSФ	倍	倍	倍	dB(A)		mm/s	kg
同步轉速 600r/min (10極)——西安泰富西瑪電機·西安西瑪集團
Y315S-10	45	101	590	91.5	0.74	1.4	6.0	2.0	82	87	2.8	838
Y315M-10	55	123	590	92.0	0.74	1.4	6.0	2.0	82	87	2.8	960
Y315L2-10	75	164	590	92.5	0.75	1.4	6.0	2.0	82	87	2.8	1180
Y355M1-10	90	191	595	93.0	0.77	1.2	6.0	2.0	96	96	4.5	1620
Y355M2-10	110	230	595	93.2	0.78	1.2	6.0	2.0	96	96	4.5	1775
Y355L1-10	132	275	595	93.5	0.78	1.2	6.0	2.0	96	96	4.5	1880

      技術參數，由西安泰富西瑪電機（西安西瑪電機集團股份有限公司）技術部提供，網絡部收集整理，僅供廣大新老用戶參考選型使用。如果技術參數有誤，請聯系西安泰富西瑪電機網絡部及時更正，以免給用戶帶來不必要的損失。
