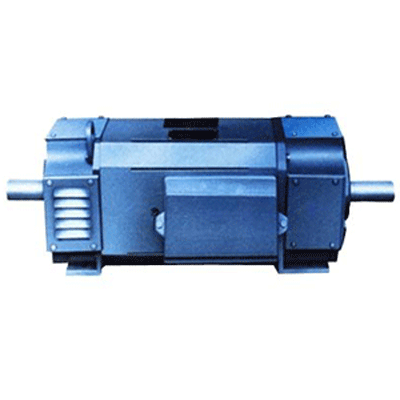

西安泰富西瑪ZSN4系列直流電機型號說明
      西安泰富西瑪ZSN4系列直流電機以ZSN4-280-11B為例：Z表示直流電機；SN表示水泥回轉窯；N4表示第四次系列設計；280表示電機中心高；1表示電樞鐵芯長度代號；1表示端蓋代號；B表示帶補償繞組。
      注：315、355機座號均帶補償繞組，“B”可不加。
            數字1、2表示短、長端蓋。
            鐵芯長度由長到短的代號順序?yàn)?、2、1、09、08、07。

西安泰富西瑪ZSN4系列直流電機概述
      西安西瑪ZSN4系列直流電機是在Z4系列直流電機的基礎上，按水泥回轉窯負載的工況特點開發的專用系列產品。
      ZSN4系列西安西瑪電機采用八角形結構，定子空間利用率高，定子磁軛為疊片式，能承受脈動電流與較高電流變化率的工況。電機若用三相全控橋式整流電源，則可不外接平波電抗器。電機采用F級絕緣結構。使電機具有較大的容量。根據水泥回轉窯的特殊工況，按電機的起動矩可達2.5倍額定轉矩的要求，進行設計制造。采用管道通風的冷卻方式，使電機能在粉塵轉大的惡劣環境中，安全可靠的運行。

西安泰富西瑪ZSN4系列直流電機性能
      1、電機在下列使用條件應能額定工作：
      1.1、海拔不超過1000m。
      1.2、進入電機的冷卻介質溫度不超過40℃。
      1.3、電動機為連續工作制(S1)。
      1.4、電動機電樞回路和勵磁由靜止整電源供電，也可用直流發電機組供電。

      1.5、對管道通風冷卻的電機，其風量風壓應滿足下表的規定，進風口在電機非換向器側端蓋上。

機座號	風量（m3/h）	靜壓（Pa）
ZSN4-225	2880	1400
ZSN4-250	3000	1400
ZSN4-280	4000	1600
ZSN4-315	4680	1600
ZSN4-355	5200	1600

      2、電機絕緣等級為F級。
      3、電動機電樞額定電壓為440V，也可根據用戶要求派生出400V、220V或其他電壓：低電樞電壓為恒轉矩調速，在電樞電流連續條件下，電機最低轉速可達20r／mm，此時仍能維持額定轉矩，轉速平穩。
      4、電動機額定勵磁電壓為180V，其他勵磁電壓也可派生。為確保勵磁系統絕緣可靠，在斷開勵磁回路時，需在勵磁繞組二端并聯一個釋放電阻，以防止自感電勢。在勵磁電壓為180～220V時，其值約為7倍勵磁繞組冷態電阻值。若勵磁電壓為320～370V，其值約為5倍。
      5、技術數據表內的效率值為額定功率、額定電壓和額定轉速時的效率，它包括勵磁損耗，但不包括通風裝置所需的功率。
      6、ZSN4-225電機不帶補償繞組，但帶串勵繞組。
      7、電機提供有接地標志的接線柱。
      8、本系列電機性能均符合國家標準GB755?87《旋轉電機基本技術要術》及部頒標準JB6316?92《Z4系列直流電動機技術條件》，也可按國際電工委員會標準IEC34-l的要求考核。

西安西瑪電機質量保證
      西安西瑪電機（集團）股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業，是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸?shù)茸詣踊?、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅，連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強，2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證，2005年8月通過了中國質量認證中心（CQC）的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證，同時又通過歐洲“CE”，美國“UL”和國家安全強制性“CCC”認證，質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”，“中華之光名牌產品”等榮譽稱號。
      為了提高各類機電產品質量，加強售前售后服務，讓顧客放心滿意，西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”，認真貫徹落實聲明中各項條款，并嚴格按ISO9001:2000質量管理體系各項規章制度，保證做到：
      一、認真貫徹執行國家有關標準，嚴格按標準貨合同技術要求制造、檢查所生產的產品，不合格不出廠。
      二、產品測量基等各類成品份產品總裝，聯機調試完工后，裝配人員對其進行72小時運轉考機后方可交檢：嚴格按過有關標準進行跑核試驗和可靠性試驗，以調高新產品可靠性，消除早期故障。
      三、在正常銷售條件下，上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨，特殊情況可以提前交貨。如發生延期，按質量上臺階“九七”新舉措實施賠償。
      四、顧客在使用產品過程中，如發現質量問題，在接到顧客通知后，保證在24小時答復，需現場服務的，48小時內啟動，并做到故障不排除維修人員不撤離。
      五、產品出廠，技術文件完備。凡屬產品質量問題，一律三包維修，產品維修仍達不到出廠要求，產品包退包換。
      六、西瑪電機產品一經出售終身成本費保修。

西安泰富西瑪ZSN4系列直流電機訂貨須知
      1、訂貨前請先查閱西瑪電機產品樣本確定所需產品的型號規格等數據，在訂貨合同中注明電機型號、功率、電壓、轉速、勵磁方式、勵磁電壓通訊結構安裝形式等數據。技術數據見表3，外形安裝尺寸見圖1-5。
      2、對西瑪電機產品有特殊要求時，如雙軸伸、出線盒位置為反盒、帶測速裝置等，均須在合同中明確注出。
      3、如所需品種規格在本樣本所列外，或另有其他特殊要求時，經雙方協商同意后簽定合同及技術協議。

轉載請說明來自西安泰富西瑪電機（西瑪電機集團）官方網站：http://www.zgynsh.com/dianji/dianji_zhiliu375.html

型號	額定 功率	電樞 電流	額定轉速 （440V）	勵磁 功率	電樞回路 電阻	電樞回路 電感	磁場 電感	效率	慣量矩 GD2	重量
	KW	A	r/min	W	Ω20℃	mH	H	%	kg·m2	kg
ZSN4-255-091	55	140	1500	1100	0.1627	3.8	11.1	87.8	3.68	530
	40	104	1000		0.3113	7.9	9.4	85.46
ZSN4-255-11	75	188	1500	1300	0.1091	2.6	12.6	89.6	4.2	580
	40	104	750		0.351	12.5	10.3	84.14
ZSN4-255-21	90	224	1500	1500	0.093	2.56	11.36	90.4	4.8	630
	55	140	1000		0.1956	4.7	12	87
ZSN4-250-11B	110	276	1500	2500	0.07	1.9	7.8	89.4	5.0	810
	75	195	1000		0.158	1.82	10.2	86.8
	55	147	750		0.261	3.23	15	86.6
ZSN4-250-21B	125	312	1500	2800	0.073	1.0	11.5	89.6	5.6	890
	90	230	1000		0.110	1.2	4.1	87
ZSN4-250-31B	75	196	750	2800	0.156	1.9	9.8	85	6.2	960
ZSN4-280-091B	160	397	1500	2850	0.0424	0.42	6.7	90.1	8.8	1080
	110	281	1000		0.0934	1.1	12.2	87.9
ZSN4-280-11B	190	471	1500	3000	0.0321	0.4	5.9	90.4	10	1190
	125	316	1000		0.0726	0.88	7.2	88.8
	90	233	750		0.144	1.65	7	85.4
ZSN4-280-22B	220	540	1500	3250	0.0275	0.4	8.6	91.3	11.2	1300
ZSN4-280-21B	160	403	1000	3250	0.059	4.3	16	88.8
	110	282	750		0.102	1.54	14.3	86
ZSN4-315-072	250	616	1500	2950	0.0246	0.41	9.1	91.5	12.8	1315
ZSN4-315-071	125	323	750	2950	0.095	1.71	15.5	86.8
ZSN4-315-082	280	690	1500	3360	0.0209	0.34	8.0	91.6	15.6	1475
	190	475	1000		0.0401	0.7	6.5	90.1
ZSN4-315-092	315	770	1500	3570	0.0142	0.26	7.9	92.4	18.4	1635
	220	543	1000		0.032	0.6	8.01	90.8
ZSN4-315-091	160	405	750	3570	0.0611	1.12	7.95	87.8
ZSN4-315-12	250	615	1000	3880	0.0265	0.55	9.7	91	21.2	1795
	190	478	750		0.048	1.01	9.68	89.1
ZSN4-315-22	220	550	750	4040	0.0396	0.86	5.76	89.4	24	1985
ZSN4-355-082	280	685	1000	3000	0.023	0.38	9.8	92.1	32	2310
	250	620	750	3600	0.0315	0.96	6.4	90.6
ZSN4-355-092	315	770	1000	3600	0.0186	0.32	7.16	92	36.8	2530
	280	697	750		0.0295	0.57	7.16	90.1
ZSN4-355-12	355	868	1000	3800	0.0151	0.26	7.67	92.2	42	2780
	315	780	750	4500	0.0269	0.50	5.39	90.6

      技術參數，由西安泰富西瑪電機（西安西瑪電機集團股份有限公司）技術部提供，網絡部收集整理，僅供廣大新老用戶參考選型使用。如果技術參數有誤，請聯系西安泰富西瑪電機網絡部及時更正，以免給用戶帶來不必要的損失。
